dolphicam2是一款便攜式的超聲相控成像儀，能夠?qū)?fù)合材料、金屬和非金屬等多種材料進行高分辨率成像和精確測量。

憑借簡單直觀、靈敏友好的用戶系統，操作人員可輕松上手，并通過實時生成可測試圖像，快速做出判斷。

1.黑匣子及平板電腦

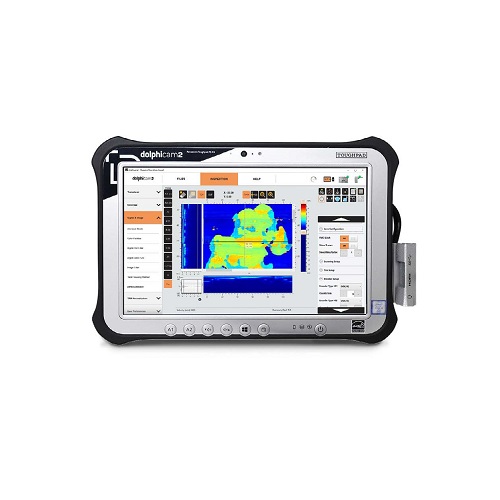

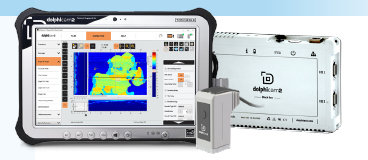

dolphicam2是由一臺10英寸松下Toughpad FZ-G1平板電腦及黑匣子組成，配有兼顧穩定的支架，可以在幾乎任何角度穩固支撐設備，方便使用人員操作。

特點

• 復合人體工程學

• 可連接外部PC

• 音頻蜂鳴器

• 藍牙

• WiFi

• 相機

平板電腦配備日光可視屏、可觸屏手套及防水智能觸控筆。

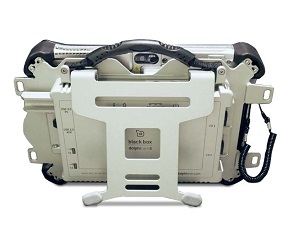

黑匣子與平板電腦由一個堅固的金屬支架鏈接，整個系統輕便緊湊且堅固耐用。

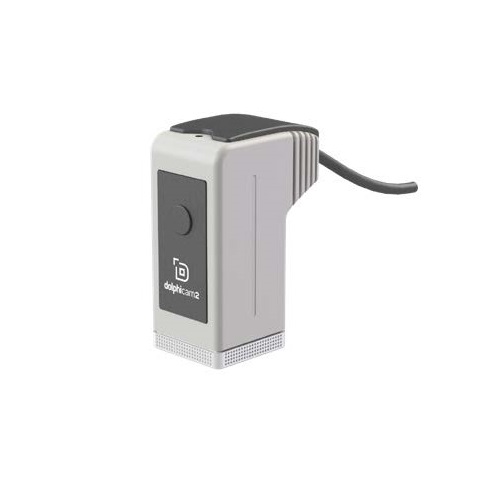

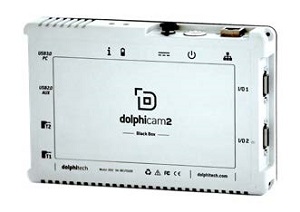

黑匣子是整個系統的核心，驅動TRM同時連接到平板電腦運行和展示軟件。

該設備經過測試，可承受1.3米的落差，IP66防護，電池連續使用時長達6-8小時。

平臺電腦配備英特爾i5處理器、8GB內存和256GB固態硬盤。

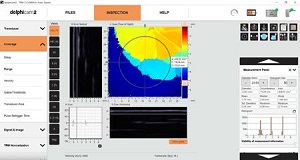

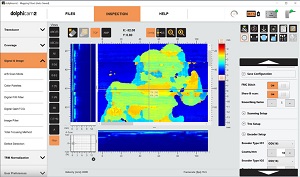

2.軟件

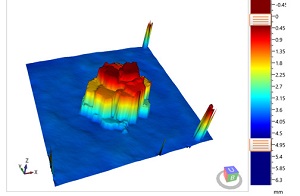

dolphicam2軟件在無損檢測軟件包中是獨一無二的，從頭開始設計，以補充設備的成像能力（包括實時C掃描成像）。所測得的超聲圖像不僅使用傳統的信號幅度顯示，并且能顯示TOF超聲波飛行時間，生成一張實時的、袋深度編碼的彩色圖像。進一步實現3D可視化實時成像圖，使得檢測結果更容易被用戶理解。

2.1 測量

- 深度B掃描

- 深度和幅度C掃描

- 圓形（直徑，周長面積）

- 線性C掃描

- 矩形（寬度，高度，面積）

2.2 視圖

- A掃描

- B掃描（水平/垂直，TFM）

- C掃描（幅度，TOF飛行時間）

- 3D成像（幅度，TOF飛行時間）

- 圖像縫合視圖

2.3 特點

• 配備兩軸編碼器接口，可連接掃查器

• 可使用網格工具或手動方式拼接C掃圖功能

• 可配置設置文件，方便隨時調用

• 全矩陣捕獲（FMC）技術應用

• 全聚焦法（TFM）技術應用

• 配備模擬TCG功能

• 配備數字時間校正增益（TCG）功能

• 可自動生成報告

• 缺陷檢測評估功能

• 數據統計直方圖應用
